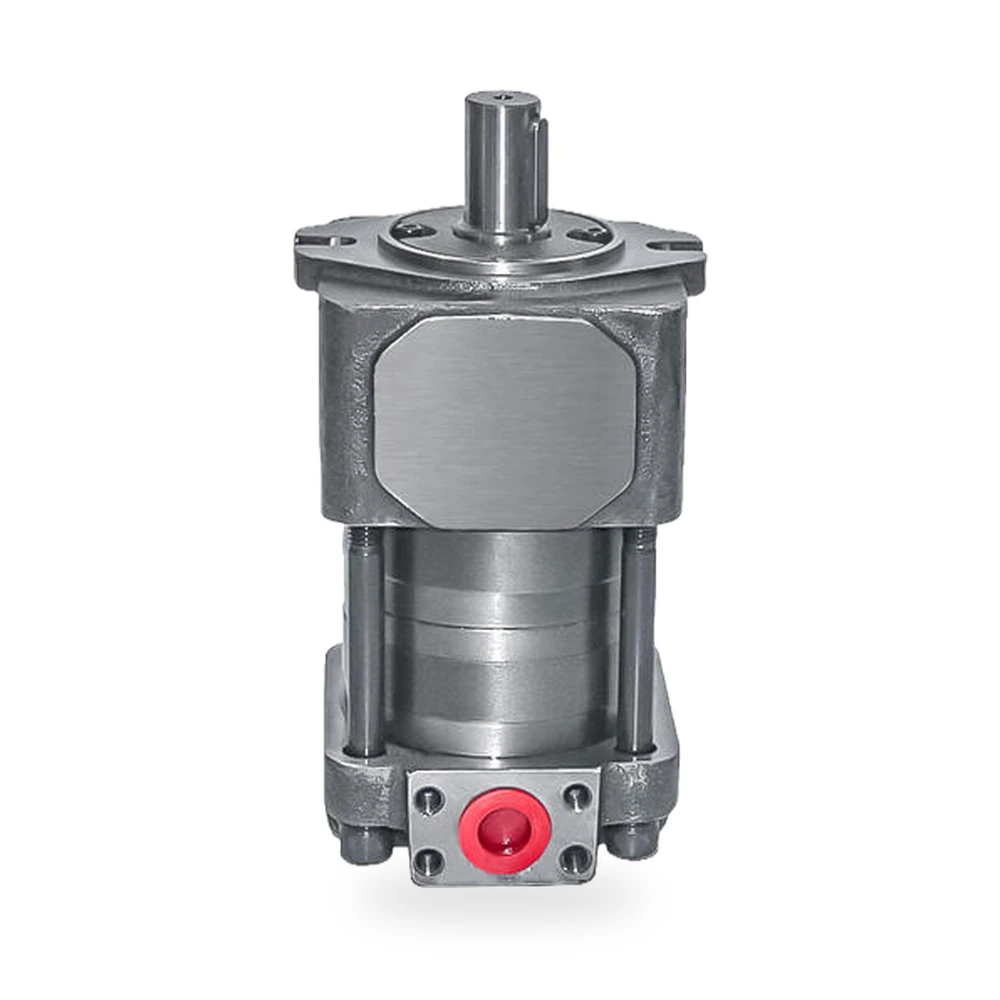

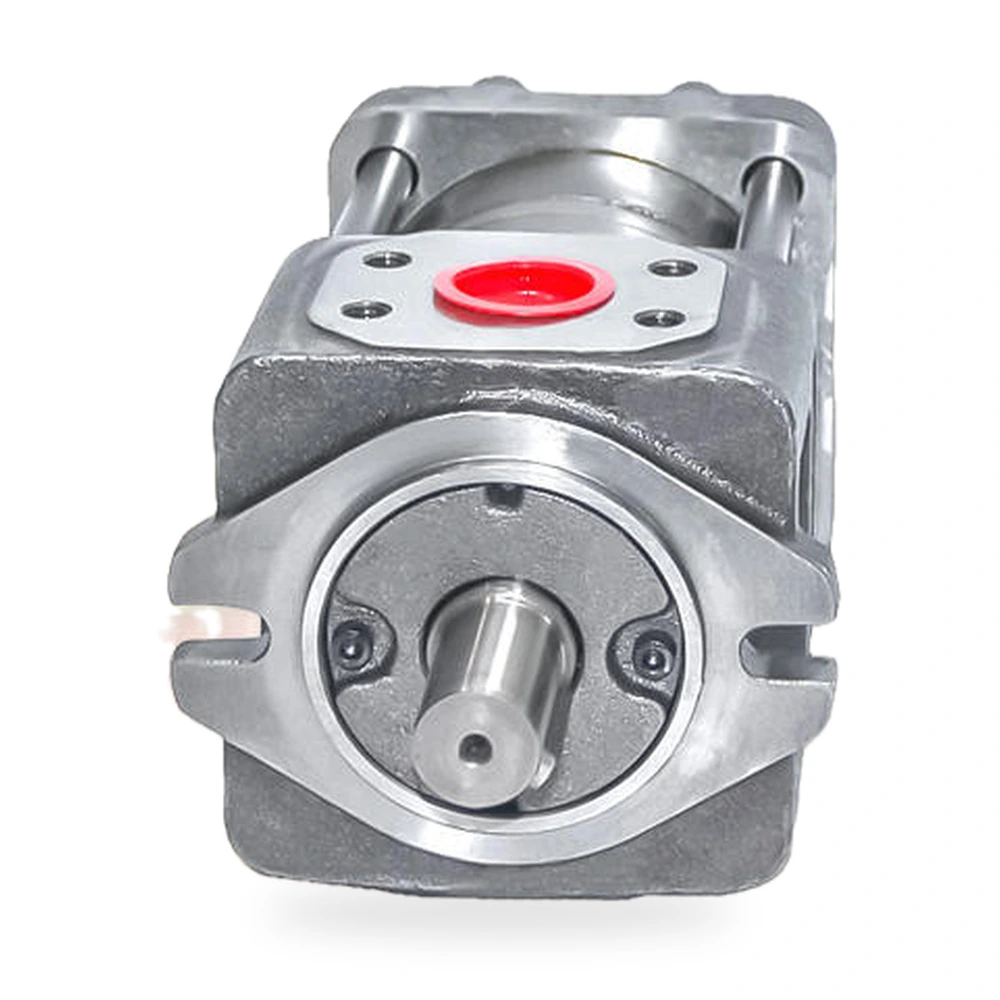

NBL5-G یک پمپ دندهای دو مرحلهای است که برای کاربردهای روانکاری با فشار بالا و ماشینآلات هیدرولیکی فهرست شده است. مشخصات منبع آن حجم جابجاشدهای معادل ۸۰، فشار اسمی ۲۵ مگاپاسکال و حداکثر فشار ۳۲ مگاپاسکال را مشخص میکند. دبی جریان، توان و ساختار بهعنوان موارد قابل سفارشیسازی و نه مقادیر ثابت ارائه شدهاند.
این مدل ترکیبی از راهاندازی دو مرحلهای با اندازه اتصال ۱/۴ اینچ و حداکثر توان اسمی ۰٫۵ اسب بخار است. ابعاد کلی در فهرست به صورت ۲۶٫۶ × ۲۶٫۶ × ۴۶٫۳ سانتیمتر ذکر شده و محصول به عنوان پمپ دندهای با فشار بالا ساخت شانگهای، چین معرفی شده است.
برای خریدارانی که پمپ دندهای هیدرولیک تندِم را مقایسه میکنند، مدل NBL5-G دامنه فشاری مشخصی را ارائه میدهد و مسیری قابل تنظیم برای مشخصات فنی فراهم میکند.
| پارامتر | دادههای محصول |
|---|---|
| جابجایی | 80 |
| نوع پمپ | پمپ دندهای |
| گارانتی | ۱ سال |
| اندازه اتصال | 1/4 اینچ |
| ابعاد (طول*عرض*ارتفاع) | ۲۶٫۶ × ۲۶٫۶ × ۴۶٫۳ سانتیمتر |
| حداکثر توان اسب بخار | ۰٫۵ اسببخار |
| تعداد مراحل | دو مرحلهای |
| فشار عملیاتی | ۳۲ مگاپاسکال |
| فشار | قابل سفارشیسازی؛ فشار اسمی ۲۵ مگاپاسکال، حداکثر فشار ۳۲ مگاپاسکال |
| وزن | 99 |
| کاربرد | صنعت ماشینآلات هیدرولیک |
| کمترین مقدار سفارش | 1 ست |
| واحدهای فروش | مورد تکی |
| اندازه بسته واحد | 100X100X100 سانتیمتر |
| وزن ناخالص واحد | 21.000 کیلوگرم |
منبع، کاربرد این محصول را در صنعت ماشینآلات هیدرولیکی ذکر کرده و NBL5-G را بهعنوان یک پمپ دندهای هیدرولیکی و روانکننده با فشار بالا توصیف میکند. موارد زیر زمینههای انتخاب هستند، نه ادعاهای عملکردی اضافی؛ برای هر کاربرد، نقطه کامل عملیاتی و رابط باید تأیید شود.
با فشار و جریان شروع کنید. فشار عادی کار مدار را با ردهبندی اعلامشدهٔ ۲۵ مگاپاسکال مقایسه کنید، سپس بررسی کنید که آیا هر شرایط ۳۲ مگاپاسکالی موقتی است و برای پیکربندی سفارشدادهشده مجاز میباشد یا خیر. آرایش دقیق جریان یا جابجایی را برای هر دو مرحله درخواست کنید، زیرا تنها مقدار کلی جابجایی برابر با ۸۰ در منابع منتشر شده است.
در ادامه جزئیات مکانیکی و نصب را تأیید کنید: رابط شفت، جهت چرخش، الگوی نصب، عملکرد ورودی و خروجی، سازگوندگی با سیال، سرعت، توان محرک اولیه و حجم نصب. راهنمایی این است که پیش از در نظر گرفتن اتصال ۱/۴ اینچی یا ابعاد کلی بهعنوان اثبات سازگوندگی جایگزینی مستقیم، یک نقشهٔ پیکربندی دریافت شود.
حداقل سفارش یک مجموعه است و در سند اصلی محدوده قیمت عمومی ذکر نشده است. هنگام درخواست پیشفاکتور، مدل NBL5-G، تعداد مورد نیاز، دبی هدف برای هر مرحله، بار فشاری، جهت چرخش، جزئیات شافت و نصب، نیازهای پورت، سیال، سرعت و هر سفارشیسازی ساختاری مورد درخواست را ارائه دهید. قبل از حمل، بستهبندی و وزن خالص نهایی را تأیید کنید.
ج: در سند اصلی فشار اسمی ۲۵ مگاپاسکال و فشار حداکثر ۳۲ مگاپاسکال ذکر شده است. برای انتخاب، از فشار اسمی بهعنوان مبنای اصلی برای کار پیوسته استفاده کنید و مدت زمان مجاز و شرایط اجرای هر عملیاتی نزدیک به فشار حداکثر ذکرشده را تأیید نمایید.
ج: بله. سند محصول بهوضوح دو مرحله را مشخص کرده و این واحد را بهعنوان یک پمپ دندهای هیدرولیکی تاندم ارائه میدهد. این سند مشخصات جداگانهای برای هر مرحله منتشر نکرده است؛ بنابراین جابجایی هر مرحله، تخصیص دبی و چیدمان پورتها را پیش از سفارش باید تأیید نمود.
الف: بیشترین نرخ جریان با علامت قابل سفارشیسازی مشخص شده است و توان، فشار و ساختار نیز بهعنوان قابل سفارشیسازی فهرست شدهاند. خریداران باید نقطه کار مورد نیاز را اعلام کنند و خلاصهای نوشتاری از پیکربندی دریافت کنند که نشان دهد کدام مقادیر درخواستی در پمپ تأمینشده گنجانده شدهاند.
الف: ابعاد محصول بهصورت ۲۶٫۶ × ۲۶٫۶ × ۴۶٫۳ سانتیمتر فهرست شده است. بسته تکمحصولی بهصورت ۱۰۰ × ۱۰۰ × ۱۰۰ سانتیمتر با وزن ناخالص ۲۱ کیلوگرم ثبت شده است. بستهبندی نهایی صادراتی را تأیید کنید، زیرا جزئیات بستهبندی میتواند بر برنامهریزی حمل تأثیر بگذارد.
الف: بهعنوان راهنمای نصب، جهت چرخش، همترازی شفت، نصب، شناسایی دریچهها، تمیزی مایع، شرایط ورودی، تنظیمات شیر اطمینان و رویههای اولیهسازی ایمن را بررسی کنید. منبع دستورالعمل کامل نصب را ارائه نکرده است، بنابراین از نقشه و دستورالعملهای تأییدشدهای که با پیکربندی سفارشیشده ارائه میشوند استفاده کنید.
