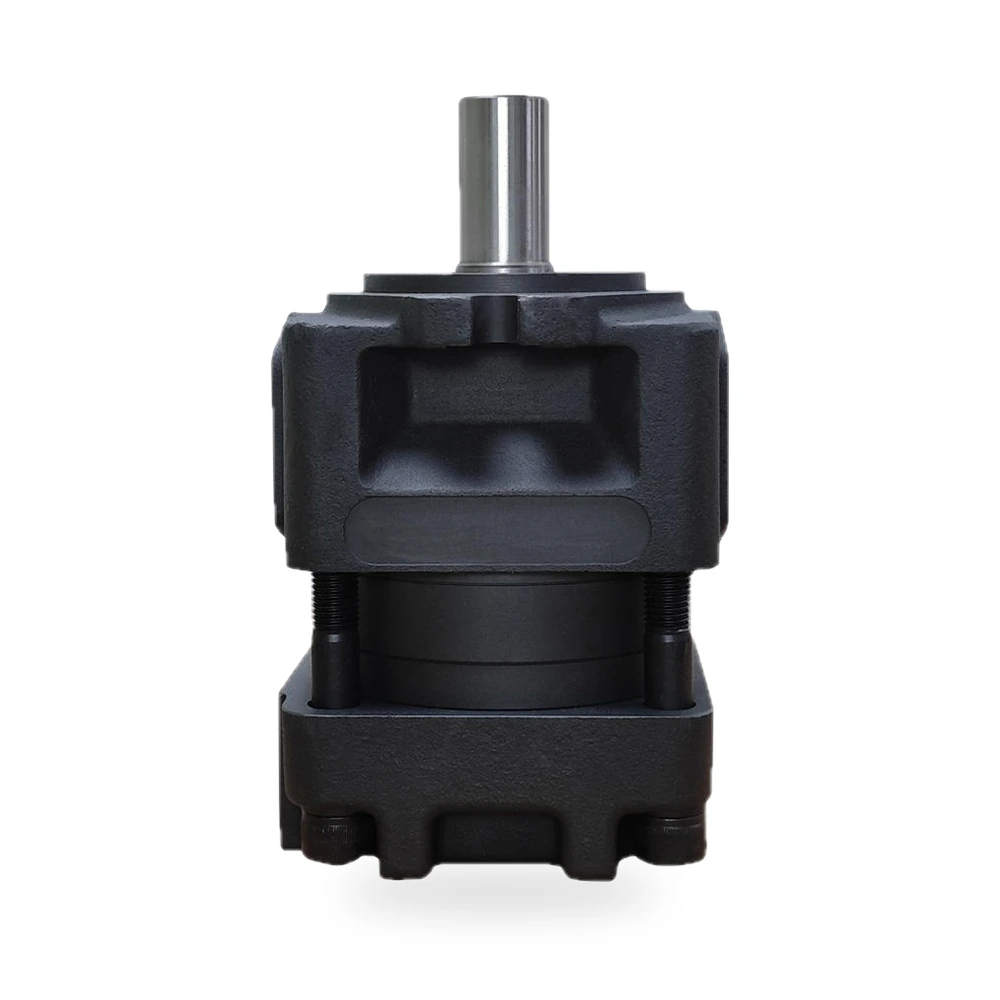

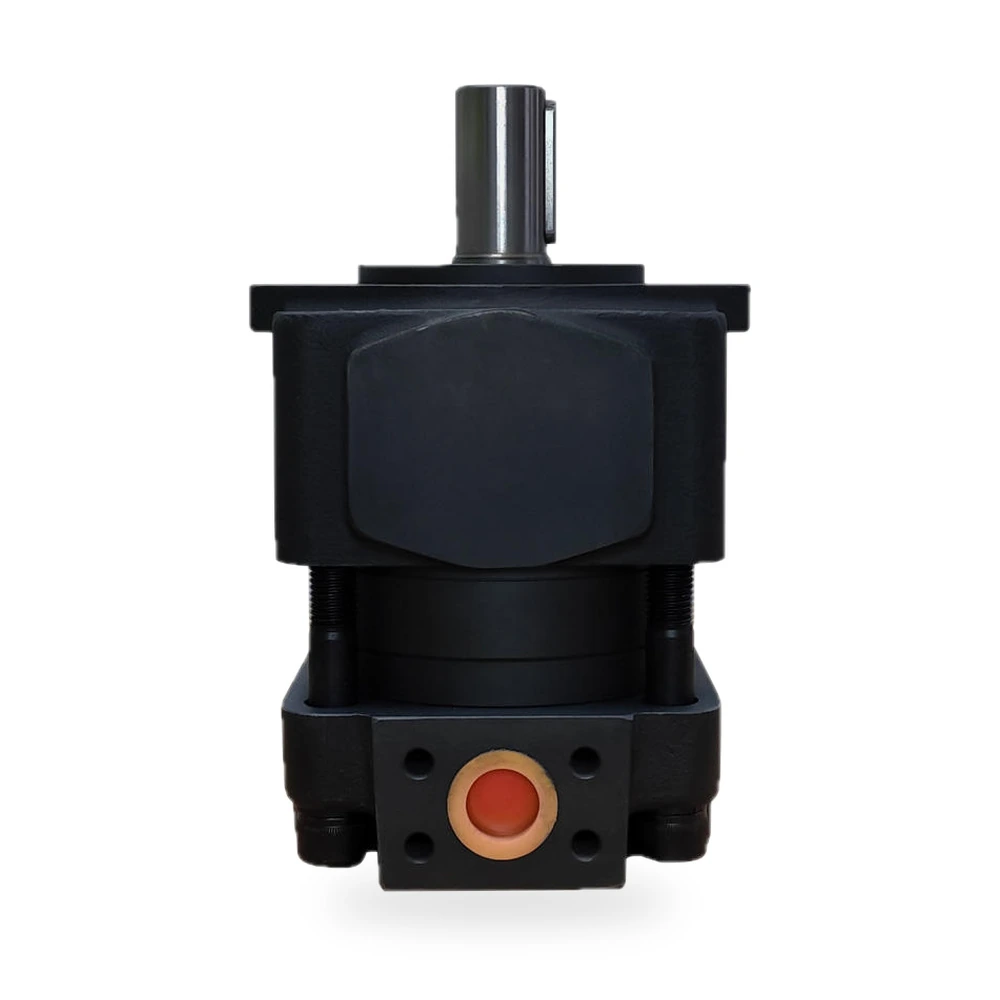

LF QT450/42CrMo mediumdrukgear-binnenpomp

Productoverzicht

De gepubliceerde drukgegevens omvatten een nominale druk van 18 MPa (180 bar) en een maximale druk van 21 MPa (210 bar). De productkenmerken vermelden ook een bedrijfsdruk van 100 bar. Deze waarden dienen tijdens de selectie onderscheiden te worden, in plaats van samengevoegd te worden tot één algemene bedrijfsclaim.

De bron beschrijft lage geluidsniveaus en een lange levensduur, en vermeldt een ééntrapconstructie met keuzemogelijkheden voor maximale toerentalen van 1.200, 1.500 en 1.800 t/min.

Technische specificaties

Belangrijkste functies

• Materialen QT450 en 42CrMo: In deze lijst worden QT450 en 42CrMo als materialen voor deze pomp vermeld. Deze materiaalaanduidingen helpen bij het onderscheiden van de productfamilie tijdens inkoop. Verzoek om ondersteunende documentatie afzonderlijk indien vereist.
• Breed verdringingsbereik: Er is een bereik van 10–125 cc/omw publicatie, en in de producttitel wordt 31,5 cc/omw vermeld. Kopers moeten de exacte verdringing opgeven, aangezien het bereik meerdere mogelijke bedrijfspunten omvat. De pompafgifte in een werkelijke circuit hangt ook af van de gekozen toerental en de systeemomstandigheden.
• Nominale en maximale druk: In het productdossier staat een nominale druk van 18 MPa en een maximale druk van 21 MPa. Afzonderlijk wordt 100 bar vermeld als bedrijfsdruk. Inkoopdocumenten moeten de beoogde continue druk, piekdruk en geselecteerde modelnaam specificeren, zodat deze bronwaarden correct worden toegepast.
• Drie genoemde snelheidskeuzes: De maximale snelheidsopties worden weergegeven als 1.200, 1.500 en 1.800 t/min. Richtlijn: kies de snelheid samen met de verplaatsingsinhoud en de vereiste debietstroom, en controleer vervolgens de aanzuigomstandigheden en de aandrijfcompatibiliteit. Een snelheidsoptie mag niet zonder bevestiging als geschikt worden beschouwd voor de geselecteerde pompafmeting.
• Positionering met lage geluidsniveau en lange levensduur: Lage geluidsniveaus en lange levensduur worden genoemd als kwalitatieve kenmerken; er wordt geen geluidsdrukwert, geen duur van de levensduurtest en geen testnorm vermeld. Definieer meetbare acceptatiecriteria in het aanvraagdocument indien nodig.
• Verpakking per stuk: De pomp wordt verkocht als één eenheid in een genoemde verpakking van 18 × 18 × 32 cm met een brutogewicht van 24 kg. De verpakking wordt omschreven als kartonnen of houten doos.

Toepassingen

De bron positioneert deze unit als een interne tandwieltransmissiepomp voor mediumdruk. Aangezien er geen gedetailleerde machinelijst wordt verstrekt, zijn de volgende punten contexten voor inkoop en engineering waarbinnen de gepubliceerde parameters kunnen worden beoordeeld, en geen beweringen over universele compatibiliteit.

• Hydraulische transmissiesystemen voor middeldruk, afgestemd op de bestelde verplaatsing
• Vervangingsprojecten waarbij materiaalverwijzingen QT450 en 42CrMo vereist zijn
• Circuits ontworpen rond een nominale druk van 18 MPa
• Apparatuur waarbij de genoemde keuzemogelijkheden van 1.200–1.800 t/min geschikt zijn voor de aandrijving
• Hydraulische opbouwen met nadruk op de in de bronvermelding aangegeven eigenschap van lage geluidproductie

Selectiegids

Bepaal eerst de vereiste verplaatsing. In de titel wordt 31,5 cc/omw genoemd, terwijl de kenmerken een bereik van 10–125 cc/omw omvatten; noteer daarom de exacte grootte in het verzoek. Bereken vervolgens de benodigde theoretische debietstroom op basis van verplaatsing en toerental, zodat de systeemontwerper rekening kan houden met werkelijke bedrijfsverliezen, zonder het catalogusbereik als gegarandeerd geleverd debiet te beschouwen.

Bevestig de interface en de functie schriftelijk: as, montage, draairichting, details van de 1/4-inch-aansluiting, vloeistof, temperatuur, instroomconditie, continue druk, piekdruck en aandrijfsnelheid. De gepubliceerde afmetingen zijn 17,2 × 17,2 × 31,2 cm, maar een gedetailleerde tekening met afmetingen wordt aanbevolen voordat een vervanging wordt goedgekeurd.

Bestelinformatie

MOQ is één set en het vermelde prijsbereik is US$ 158–645. De prijs dient afgestemd te worden op de exacte verplaatsingsinhoud en configuratie, en niet als een vaste offerte te worden beschouwd. Geef het model, de hoeveelheid, de bedrijfs- en piekdruk, de verplaatsingsinhoud, de snelheid, de draairichting, de as, de montage, de aansluitingen, de vloeistof en de gewenste verpakking (kartonnen doos of houten kist) op. Bevestig de garantievoorwaarden, omdat in de brongegevens zowel één jaar als zes maanden wordt vermeld.

Veelgestelde vragen

V: Welke verplaatsingsinhoud is beschikbaar voor deze LF-tandwiel pomp?

A: De titel geeft een versie aan met een verplaatsing van 31,5 cc/omw. en in de bronvermeldingen staat een bereik van 10–125 cc/omw. Geef bij het aanvragen van een offerte de gewenste verplaatsing op, zodat het commerciële aanbod, de tekening en de bedrijfsgegevens allemaal betrekking hebben op dezelfde versie.

V: Wat zijn de gepubliceerde drukwaarden?

A: De nominale druk is aangegeven als 18 MPa (of 180 bar) en de maximale druk als 21 MPa (of 210 bar). Een afzonderlijk veld voor bedrijfsdruk geeft 100 bar aan. Vraag de leverancier om te bevestigen welke waarden van toepassing zijn op de bestelde configuratie en het gebruiksschema.

V: Welke toerentallen staan vermeld?

A: In het document staan maximale toerentalopties van 1.200, 1.500 en 1.800 t/min. Bij de keuze dient het toerental te worden afgestemd op de verplaatsing, de vereiste debietstroom, de aanzuigomstandigheden en de aandrijfkenmerken; noteer vervolgens het goedgekeurde toerental voor het gekozen model.

V: Specificeert de bron de bewering over lage geluidsniveaus met meetbare gegevens?

A: Nee. Lage geluidsniveau en lange levensduur worden genoemd als kwalitatieve kenmerken, maar de leverancier vermeldt geen decibelwaarde, testafstand, bedrijfsduur of duur van de levensduurtest. Indien deze factoren vereisten zijn voor acceptatie, vraag dan de testomstandigheden en overeengekomen grenswaarden aan voordat u koopt.

V: Welke verzendgegevens zijn beschikbaar?

A: De verpakking voor één item wordt vermeld als 18 × 18 × 32 cm en 24 kg brutogewicht. Kartonnen of houten verpakking wordt aangeboden in de kenmerken. Bevestig de uiteindelijke verpakkingsmethode, afmetingen en gewicht voor de geselecteerde pomp voordat u het vervoer regelt.
