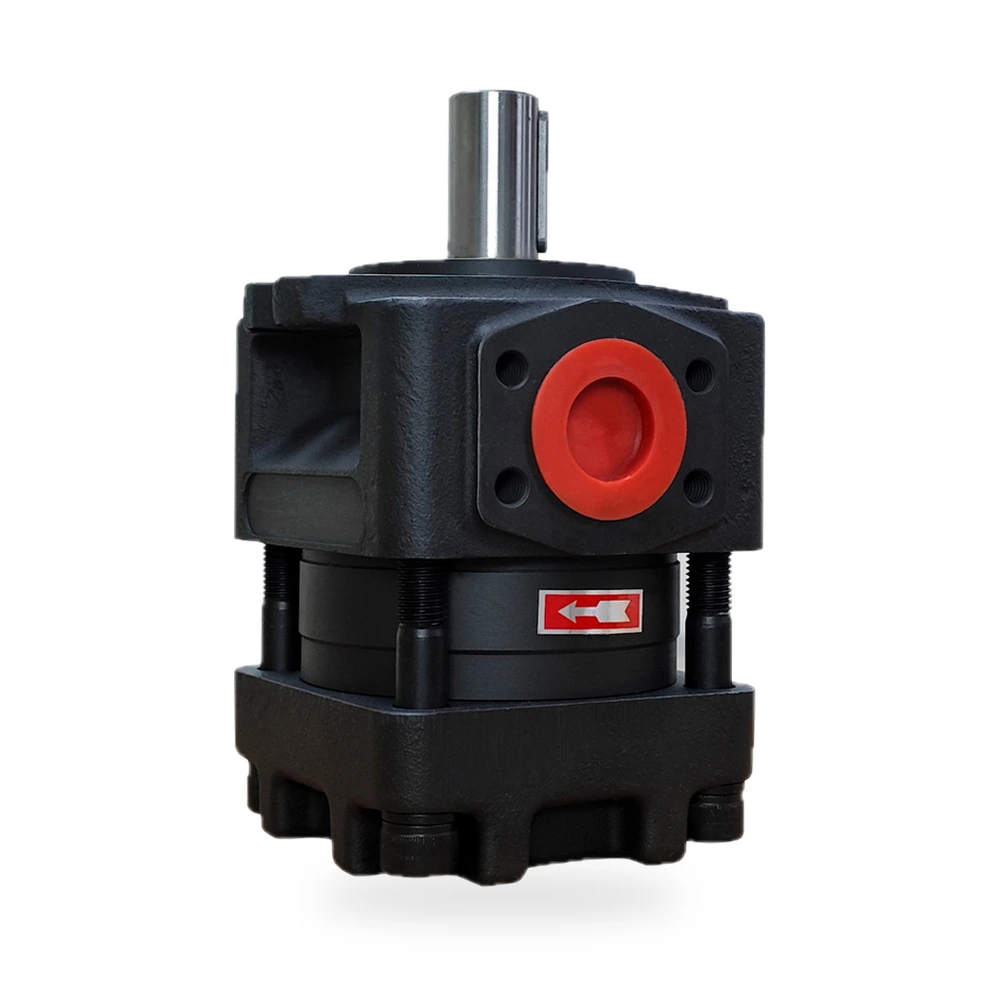

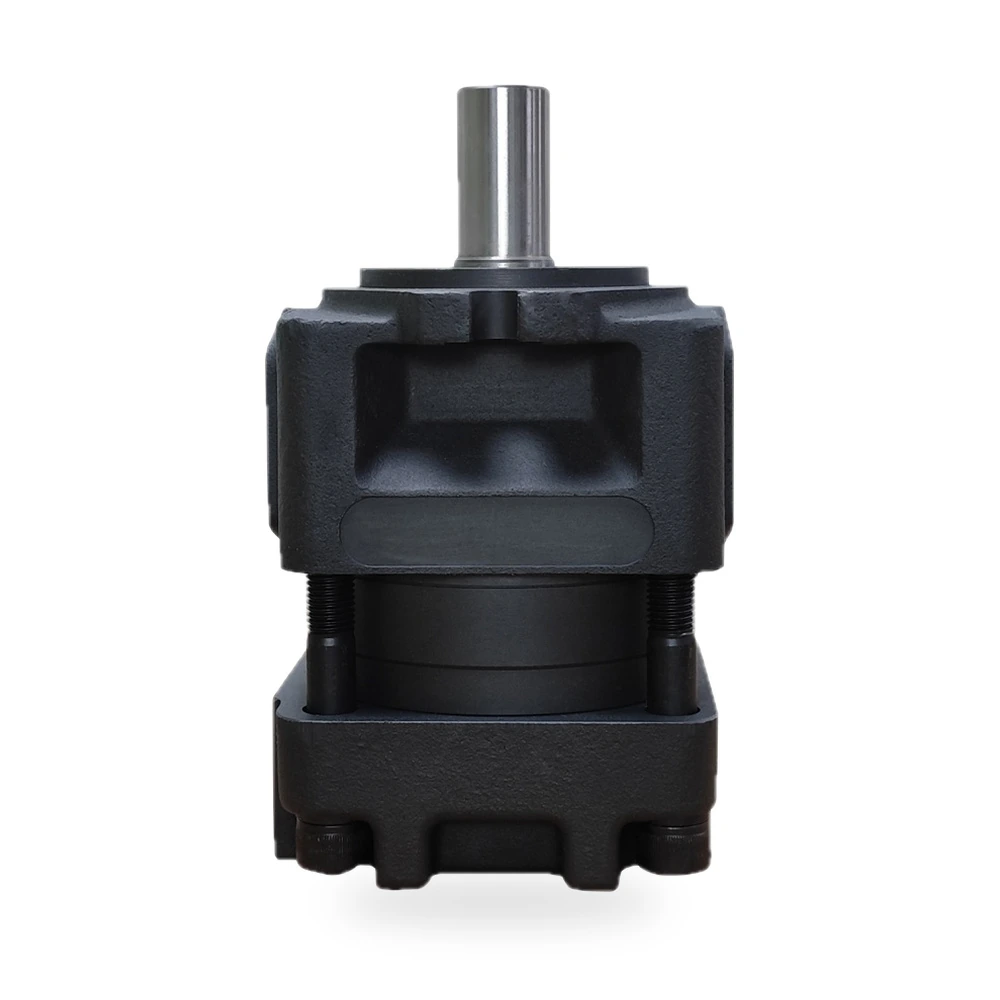

Średniociśnieniowa wewnętrzna pompa przekładniowa zębnata LF NBL3-D32

Przegląd produktu

Ciśnienie nominalne wynosi 18 MPa, czyli 180 bar, a maksymalne ciśnienie – 21 MPa, czyli 210 bar. Oddzielna pozycja dotycząca ciśnienia roboczego podaje wartość 100 bar. Zamawiający powinni zachować te różnice przy określaniu wymaganego zakresu pracy dla wybranej konfiguracji NBL3-D32.

Źródło określa jedną stopień oraz opcje maksymalnej prędkości obrotowej: 1200, 1500 i 1800 obr/min. Wymiary produktu to 17,2 × 17,2 × 31,2 cm, natomiast wymiary opakowania pojedynczego przedmiotu to 18 × 18 × 32 cm przy masie brutto 24 kg.

Specyfikacje techniczne

Główne cechy

• Odniesienie do produktu NBL3-D32: Nazwa NBL3-D32 stanowi jednoznaczne odniesienie do zapytania. Atrybuty nie podają jawnie wartości przepływu objętościowego, dlatego należy zażądać dokładnej wartości, a nie wywodzić jej z końcówki oznaczenia modelu.
• Konstrukcja z QT450 i 42CrMo: QT450 oraz 42CrMo to wymienione materiały, jednak strona nie przypisuje każdego z nich do konkretnego komponentu. W razie potrzeby zażądaj szczegółowego podziału komponentów.
• znamionowe obciążenie 18 MPa: W polu ciśnienia podano znamionowe ciśnienie 18 MPa oraz maksymalne ciśnienie 21 MPa. Pole ciśnienia roboczego oddzielnie wskazuje 100 bar. Potwierdź pisemnie normalne ciśnienie robocze, szczytowe ciśnienie oraz czas jego trwania, aby ocenić pompę na podstawie właściwej wartości źródłowej.
• Wybieralne odniesienia prędkości: Podano maksymalne opcje prędkości – 1200, 1500 i 1800 obr/min. Wybór prędkości powinien uwzględniać jednoczesnie przemieszczenie, wymagany przepływ, warunki na ssaniu oraz szczegóły napędu. Najwyższa podana prędkość nie jest automatycznie najlepszym wyborem dla każdego zakresu zastosowań.
• Pozycjonowanie produktu jako niskoszumnego: Niski poziom hałasu i długa żywotność są wymienione jako cechy charakterystyczne modelu NBL3-D32. W źródle nie podano żadnych wyników pomiarów akustycznych, metody pomiaru, liczby godzin trwałości ani cyklu testowego. W projektach, w których określono numeryczne wymagania dotyczące poziomu hałasu lub czasu eksploatacji, kryteria akceptacji powinny zostać zdefiniowane i uzgodnione osobno.
• Opakowanie kartonowe lub drewniane: Dostawca oferuje opakowanie kartonowe lub drewniane i podaje wymiary jednego opakowania jako 18 × 18 × 32 cm oraz masę brutto 24 kg. Nabywcy powinni potwierdzić, który sposób pakowania jest zawarty w ofercie, szczególnie w przypadku tras eksportowych, długotrwałego przechowywania lub specyficznych wymagań dotyczących manipulacji.

Zastosowania

Produkt prezentowany jest jako pompa przekładniowa z wewnętrznymi zębami, a nie jako element określonego urządzenia. Poniższe konteksty zastosowania mają charakter orientacyjny przy ocenie opublikowanych parametrów; dopasowanie do konkretnego obwodu hydraulicznego oraz interfejsu musi zostać potwierdzone indywidualnie.

• Obwody średnionaciskowej transmisji hydraulicznej z wykorzystaniem odniesienia NBL3-D32
• Systemy zaprojektowane z uwzględnieniem potwierdzonego ciśnienia nominalnego 18 MPa
• Projekty wymiany, w których określono materiały QT450 oraz 42CrMo
• Napędy kompatybilne z wybraną opcją obrotów: 1200, 1500 lub 1800 obr/min
• Instalacje hydrauliczne, w których preferowana jest niskopoziomowa emisja hałasu, jak to określono w liście dostawcy

Przewodnik wyboru

Potwierdź dokładną pojemność roboczą wyrażoną przez zamówiony model NBL3-D32. Katalog podaje zakres 10–125 cm³/obr, ale nie przypisuje tej konkretnej wartości do tego modelu w polu atrybutów. Określ wymaganą objętościową wydajność przy wybranej prędkości obrotowej, a następnie uzyskaj potwierdzenie pisemne dotyczące pojemności roboczej, prędkości obrotowej, ciśnienia znamionowego, maksymalnego ciśnienia oraz warunków eksploatacji.

W celu dopasowania mechanicznego zażądaj rysunku przedstawiającego wał, kierunek obrotów, prowadnicę montażową, układ otworów na śruby oraz specyfikację przewodów. Porównaj go z podanymi wymiarami obudowy 17,2 × 17,2 × 31,2 cm oraz z istniejącym układem montażowym. Dodatkowo dostarcz informacje dotyczące rodzaju płynu roboczego, temperatury, filtracji, warunków na wejściu, współosiowości napędu, cyklu obciążenia oraz wszelkich mierzalnych docelowych poziomów hałasu.

Informacje o zamówieniu

Minimalna liczba zamówionych zestawów to jeden, a zapisany zakres cenowy wynosi 158–645 USD. Złóż zapytanie ofertowe, podając pełny model NBL3-D32, ilość, wymaganą pojemność roboczą i przepływ, prędkość obrotową, ciśnienie nominalne i szczytowe, kierunek obrotu, wał, sposób montażu, otwory, rodzaj medium roboczego oraz preferencje dotyczące opakowania. Potwierdź, czy do ceny wliczone jest opakowanie kartonowe czy drewniane. W polu gwarancji podano zarówno okres jednego roku, jak i sześciu miesięcy – wymagaj w dokumentach zamówienia jednoznacznego określenia stosownego terminu i zakresu gwarancji.

Najczęściej zadawane pytania

P: Jakie wartości ciśnienia są podane dla modelu NBL3-D32?

O: Według źródła ciśnienie znamionowe wynosi 18 MPa (czyli 180 bar), a maksymalne – 21 MPa (czyli 210 bar). Podano również ciśnienie robocze na poziomie 100 bar. Poproś o potwierdzenie, które z tych wartości mają zastosowanie do wybranego układu konfiguracji i cyklu pracy.

P: Czy D32 potwierdza dokładną wartość pojemności roboczej?

A: Model ma nazwę NBL3-D32, ale atrybut pojemności skokowej wskazuje wartość „Inna”, a zakres podany w polu „Zakres” to 10–125 cm³/obr. Źródło nie określa jednoznacznie, jaka pojemność skokowa odpowiada wersji D32, dlatego należy potwierdzić zamówioną pojemność skokową na piśmie.

Q: Jakie materiały wymienia źródło?

A: Wymienione są QT450 oraz 42CrMo. Na stronie nie określono, z którego materiału wykonane są poszczególne części pompy, ani nie przedstawiono szczegółowych certyfikatów materiałowych. Jeśli wymagana jest śledzalność materiałów lub potwierdzenie materiału na poziomie poszczególnych komponentów, należy dodać takie żądanie do zapytania i planu inspekcji.

Q: Czy niski poziom hałasu i długa żywotność są określone ilościowo?

A: Nie. Są to cechy opisowe, bez podania poziomu dźwięku, normy badawczej, okresu trwałości ani cyklu pracy. Zamawiający, którzy mają określone wymagania akceptacyjne, powinni zażądać warunków testowych potwierdzających te cechy oraz uzgodnić kryteria liczbowe przed złożeniem zamówienia.

Q: Jak wybrać odpowiednią prędkość?

A: Źródło wymienia opcje maksymalnej prędkości obrotowej: 1200, 1500 i 1800 obr/min. Wskazówki dotyczące wyboru: dopasować prędkość do potwierdzonej objętości przesuwu, wymaganego przepływu, warunków wlotowych, rodzaju płynu, temperatury oraz charakterystyki napędu, a następnie zarejestrować zatwierdzoną opcję w zamówieniu.
