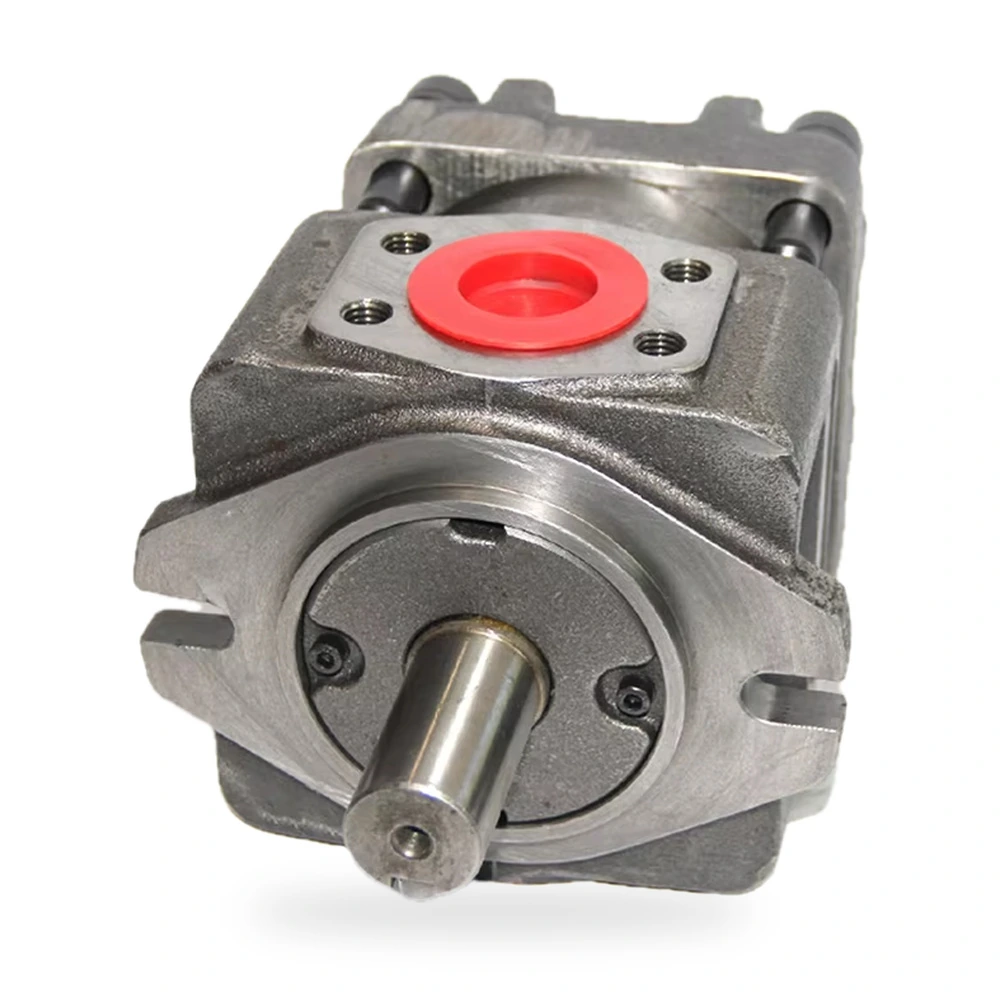

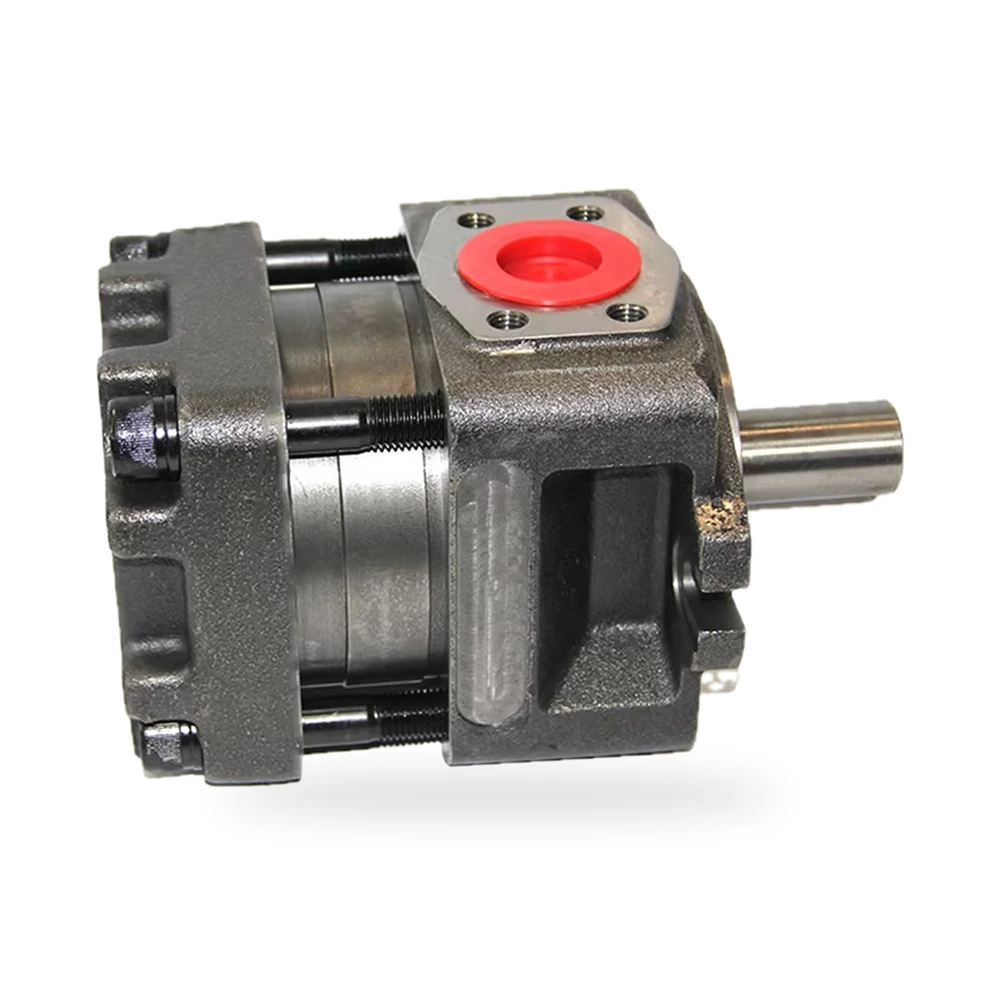

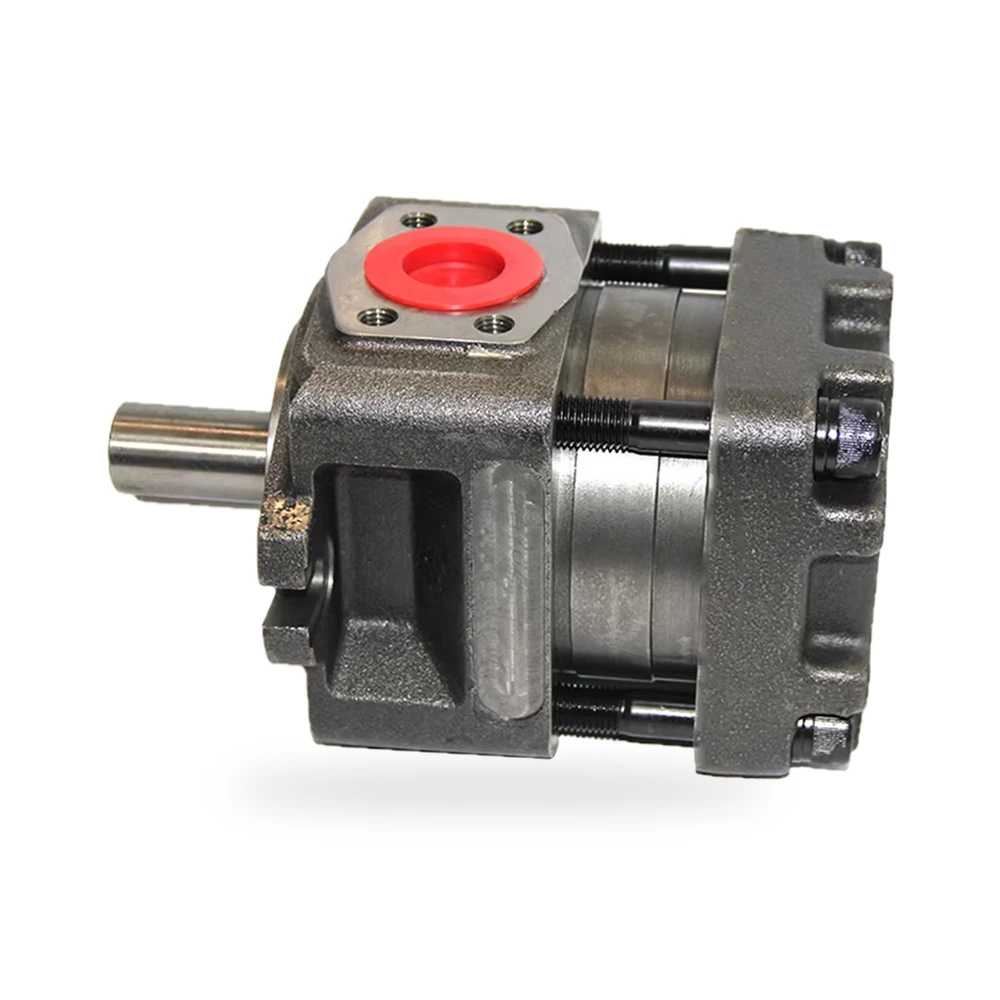

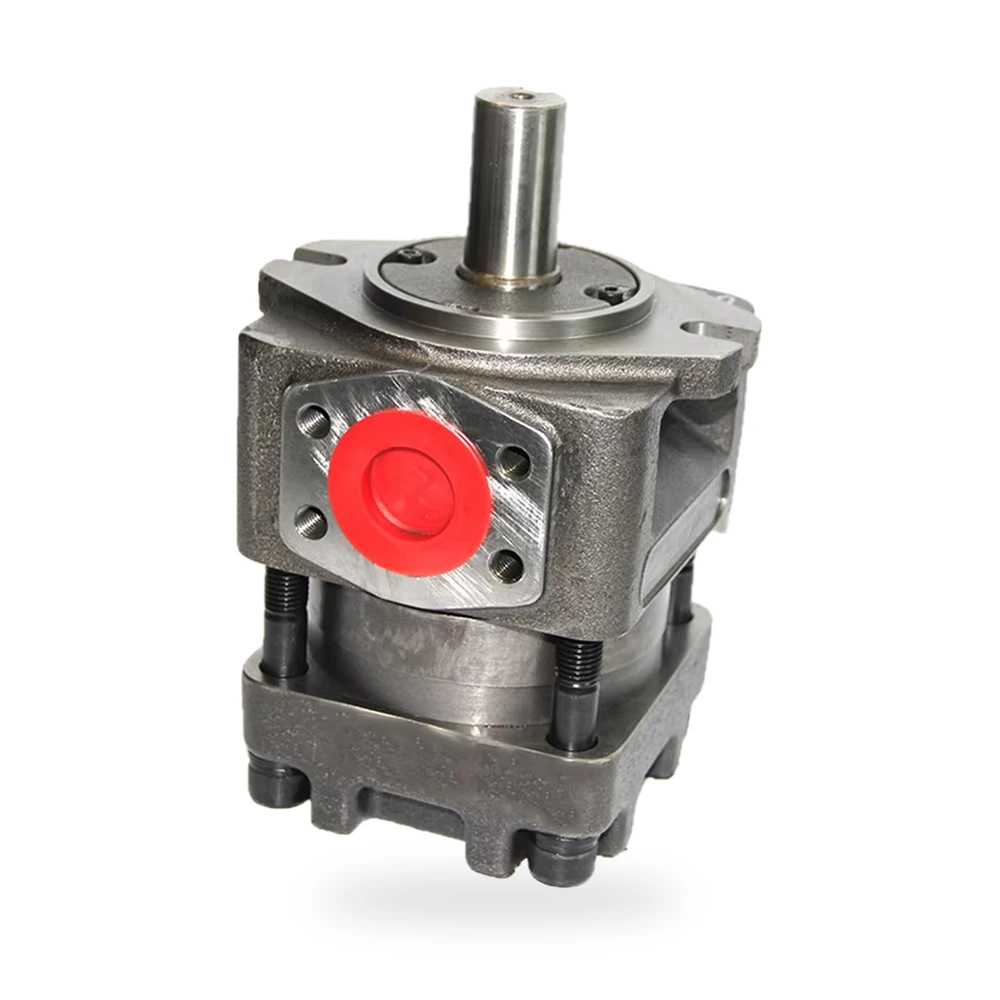

ปั๊มเกียร์ไฮดรอลิกแรงดันปานกลางรุ่น LF NBL4-D50F ใช้กับระบบไฮดรอลิกของเครื่องขุดและระบบอุตสาหกรรม ชื่อรุ่นระบุปริมาตรการไหลที่ 50 ลิตรต่อนาที และช่วงความเร็วรอบ 1,200–1,800 รอบต่อนาที ซึ่งให้จุดอ้างอิงโดยตรงแก่ผู้ซื้อในการประเมินระบบและการเปลี่ยนชิ้นส่วน
ข้อมูลความดันรวมถึงค่าความดันใช้งานที่ 200 บาร์ และช่องกรอกความดันที่ปรับแต่งได้ โดยระบุความดันสูงสุดไว้ที่ 21 MPa ปั๊มนี้จัดเป็นแบบหนึ่งขั้นตอน มีกำลังไฟฟ้า 240 วัตต์ แรงม้าสูงสุด 0.5 แรงม้า และขนาดการเชื่อมต่อ 1/4 นิ้ว
ขนาดที่ประกาศไว้คือ 214 × 214 × 313 มม. และน้ำหนักสินค้าที่ระบุไว้คือ 38.5 กก. บรรจุภัณฑ์สำหรับสินค้าหนึ่งชิ้นคือ 22 × 22 × 32 ซม. โดยมีน้ำหนักรวม 38.5 กก.
| พารามิเตอร์ | ข้อมูลสินค้า |
|---|---|
| การย้ายที่ | 50 |
| ประเภทของปั๊ม | ปั๊มเกียร์ |
| การรับประกัน | 1 ปี |
| ขนาดการเชื่อมต่อ | 1/4 นิ้ว |
| ขนาด (L*W*H) | 214×214×313 มม. |
| แรงม้าสูงสุด | 0.5 HP |
| จำนวนขั้นตอน | 1 สเตจ |
| แรงดันการทำงาน | 200 บาร์ |
| พลังงาน (W) | 240 |
| แรงดัน | สามารถปรับแต่งได้ ความดันสูงสุด 21 เมกะพาสคาล |
| น้ำหนัก | 38.5 |
| ความเร็ว | 1200-1800 รีพีเอ็ม |
| การใช้งาน | อุตสาหกรรมเครื่องจักรไฮดรอลิก |
| จํานวนการสั่งซื้อขั้นต่ํา | 1 ชุด |
| หน่วยที่ขาย | ชิ้นเดียว |
| ขนาดแพ็คเกจเดียว | 22×22×32 ซม. |
| น้ำหนักรวมเดียว | 38.500 กก. |
การใช้งานในระบบไฮดรอลิกของเครื่องขุดและอุตสาหกรรมปรากฏอยู่โดยตรงในชื่อผลิตภัณฑ์ และคุณลักษณะระบุอุตสาหกรรมเครื่องจักรไฮดรอลิก รายการการใช้งานด้านล่างนี้ควรใช้เป็นแนวทางในการประเมินคุณสมบัติ ไม่ใช่หลักฐานยืนยันว่าปั๊มนี้เข้ากันได้กับเครื่องจักรทุกชนิดในกลุ่มเหล่านั้น
สำหรับการเปลี่ยนชิ้นส่วน ให้บันทึกข้อมูลจากแผ่นป้ายชื่อของปั๊มเก่า พร้อมวัดขนาดเพลา ขนาดรูนำเข้า (mounting pilot) รูปแบบการยึดด้วยสกรู ชนิดและทิศทางของข้อต่อ (port) รวมถึงพื้นที่ติดตั้งที่มีอยู่ จากนั้นเปรียบเทียบข้อมูลเหล่านี้กับแบบแปลน NBL4-D50F มิติผลิตภัณฑ์ที่ประกาศไว้คือ 214 × 214 × 313 มม. สามารถใช้ในการคัดกรองเบื้องต้นได้ แต่ไม่ถือเป็นข้อกำหนดครบถ้วนสำหรับการแทนที่แบบตรง
สำหรับระบบใหม่ ให้ระบุค่าการไหลที่ต้องการที่ความเร็วที่เลือก แรงดันปกติและสูงสุด ชนิดของของไหล อุณหภูมิ สภาวะที่ทางเข้า ทิศทางการหมุน พลังงานขาเข้าที่มีอยู่ ระบบกรอง และรอบการทำงาน (duty cycle) โปรดขอการยืนยันว่าค่าหัวข้อ 50 ลิตรต่อนาที และค่าแรงดันใช้งานที่ 200 บาร์ ใช้ได้กับรุ่นที่เลือกจริง ก่อนตั้งค่าวงจรให้เสร็จสิ้น
คำสั่งซื้อขั้นต่ำคือหนึ่งชุด และบันทึกแหล่งที่มาไม่ได้ระบุราคาขายต่อสาธารณะ โปรดส่งรายละเอียดแบบเต็มของรุ่น NBL4-D50F จำนวนที่ต้องการ อัตราการไหลเป้าหมาย ความเร็วในการขับเคลื่อน แรงดันแบบต่อเนื่องและสูงสุด ทิศทางการหมุน ส่วนต่อเชื่อมเพลาและฐานยึด ข้อกำหนดเกี่ยวกับพอร์ต ของเหลวที่ใช้ และแบบแปลนการติดตั้ง อัตราการไหล แรงดัน และโครงสร้างถูกทำเครื่องหมายว่าสามารถปรับแต่งได้ ดังนั้นใบเสนอราคาที่ได้รับการอนุมัติควรระบุการจัดวางขั้นสุดท้ายและข้อมูลการบรรจุ
คำตอบ: ชื่อผลิตภัณฑ์ระบุไว้ที่ 50 ลิตรต่อนาที คุณลักษณะอัตราการไหลสูงสุดถูกทำเครื่องหมายว่าสามารถปรับแต่งได้ ผู้ซื้อจึงควรขอการยืนยันเป็นลายลักษณ์อักษรเกี่ยวกับอัตราการไหลภายใต้ความเร็วและแรงดันที่ตั้งใจใช้งาน ห้ามสมมุติว่าค่าที่ระบุในชื่อผลิตภัณฑ์จะใช้ได้เหมือนเดิมกับทุกการจัดวางหรือเงื่อนไขการใช้งาน
ก: แหล่งที่มาแสดงค่า 200 บาร์ในช่องความดันในการทำงาน และระบุว่าความดันสูงสุดคือ 21 เมกะพาสคาล เนื่องจาก 200 บาร์กับ 21 เมกะพาสคาลแทนระดับที่ต่างกัน จึงจำเป็นต้องกำหนดภาระงานปกติและภาระงานสูงสุดแยกจากกัน และยืนยันทั้งสองค่าสำหรับปั๊มที่สั่งซื้อ
ก: ใช่ หัวเรื่องระบุว่าใช้ได้กับเครื่องขุดและระบบไฮดรอลิกเชิงอุตสาหกรรม ส่วนการใช้งานในอุตสาหกรรมเครื่องจักรไฮดรอลิกปรากฏอยู่ในคุณลักษณะ อย่างไรก็ตาม ความเข้ากันได้กับเครื่องจักรเฉพาะยังขึ้นอยู่กับรุ่น อินเทอร์เฟซ อัตราการไหล ความดัน การหมุน และข้อกำหนดด้านขับเคลื่อน
ก: ขนาดของผลิตภัณฑ์ระบุไว้ที่ 214 × 214 × 313 มิลลิเมตร ขนาดบรรจุภัณฑ์แบบชิ้นเดียวคือ 22 × 22 × 32 เซนติเมตร น้ำหนักรวม 38.5 กิโลกรัม โปรดขอแบบร่างสุดท้ายและการยืนยันการจัดส่งก่อนนำค่าเหล่านี้ไปใช้
ก: ตามแนวทางทั่วไป ให้ยืนยันว่าของเหลวสะอาด การหมุนถูกต้อง การจัดแนวแน่นหนา ท่อรับเข้าไม่มีสิ่งกีดขวาง การต่อพอร์ตเหมาะสม คำแนะนำการเติมของเหลวเบื้องต้น (priming) และระบบป้องกันความดันที่เหมาะสม โปรดใช้คู่มือการปฏิบัติที่จัดทำไว้สำหรับรุ่น NBL4-D50F ที่จัดส่งมา เนื่องจากหน้าแหล่งอ้างอิงไม่ได้ระบุขั้นตอนการเริ่มต้นใช้งานอย่างครบถ้วน
