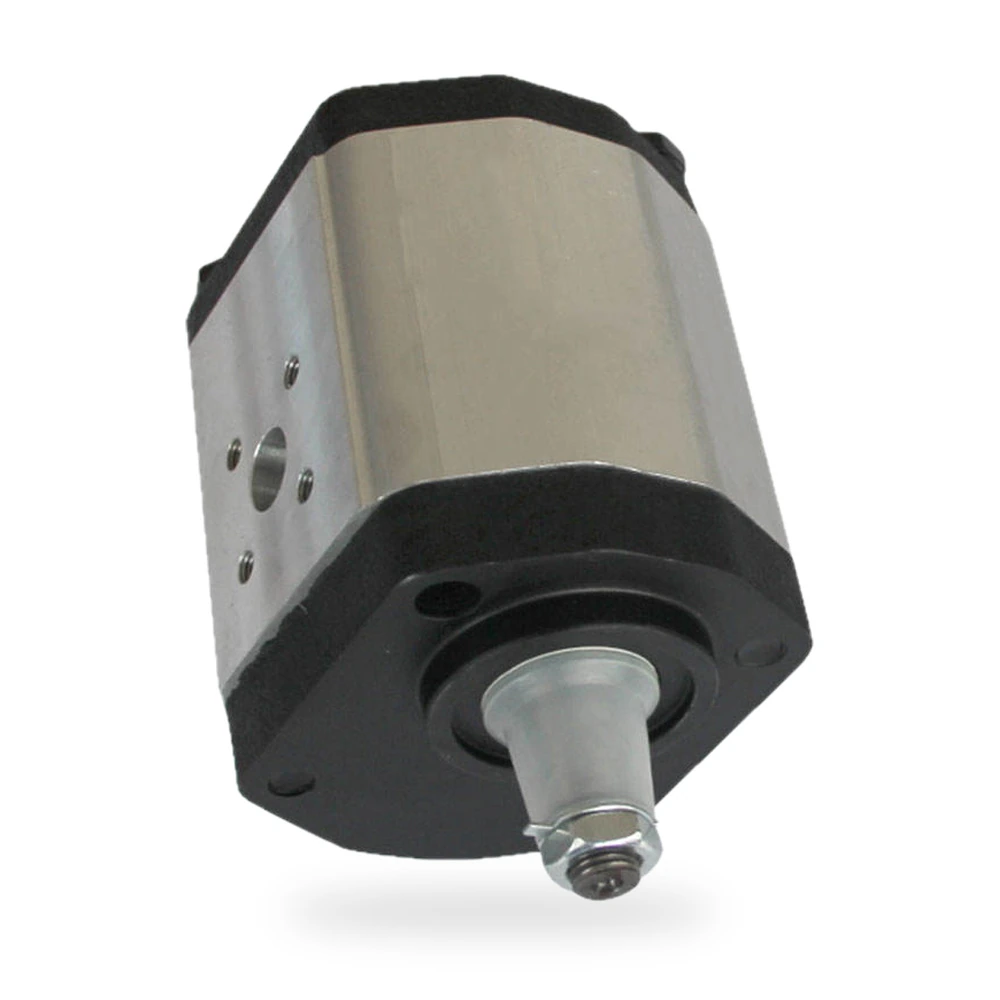

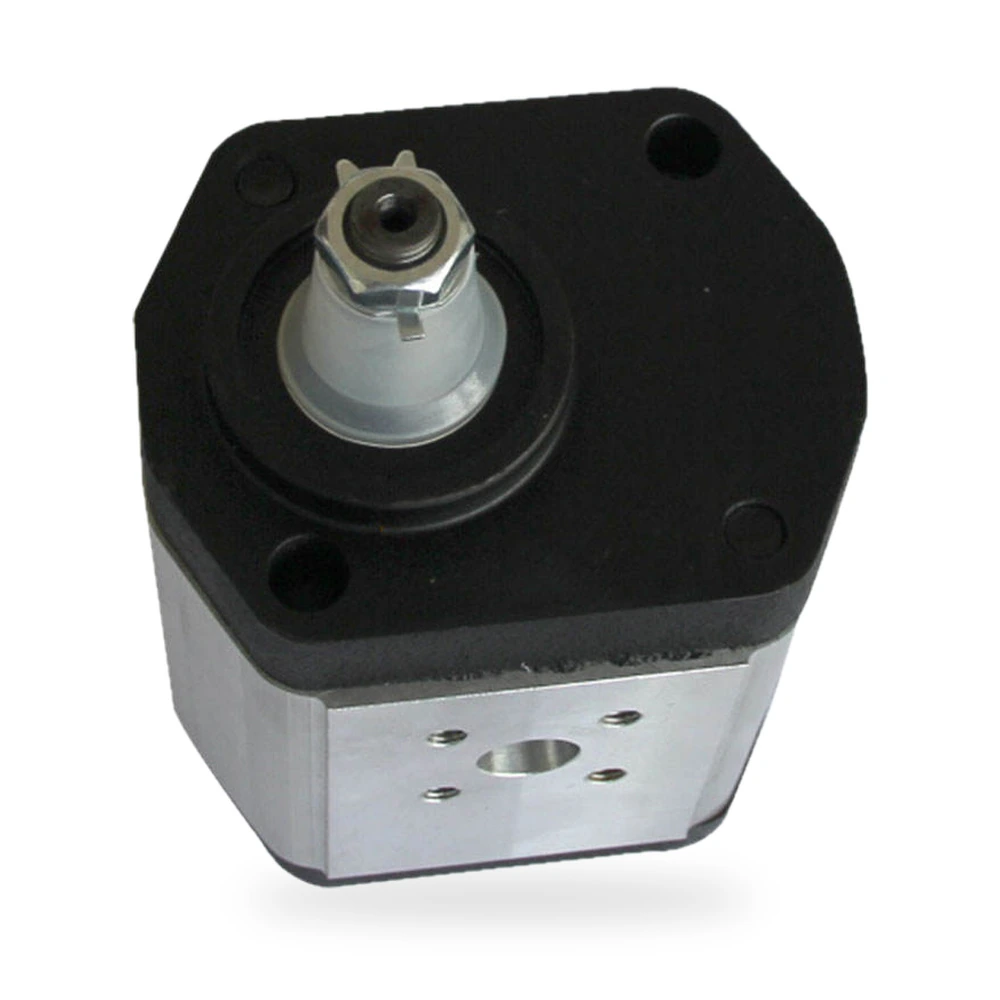

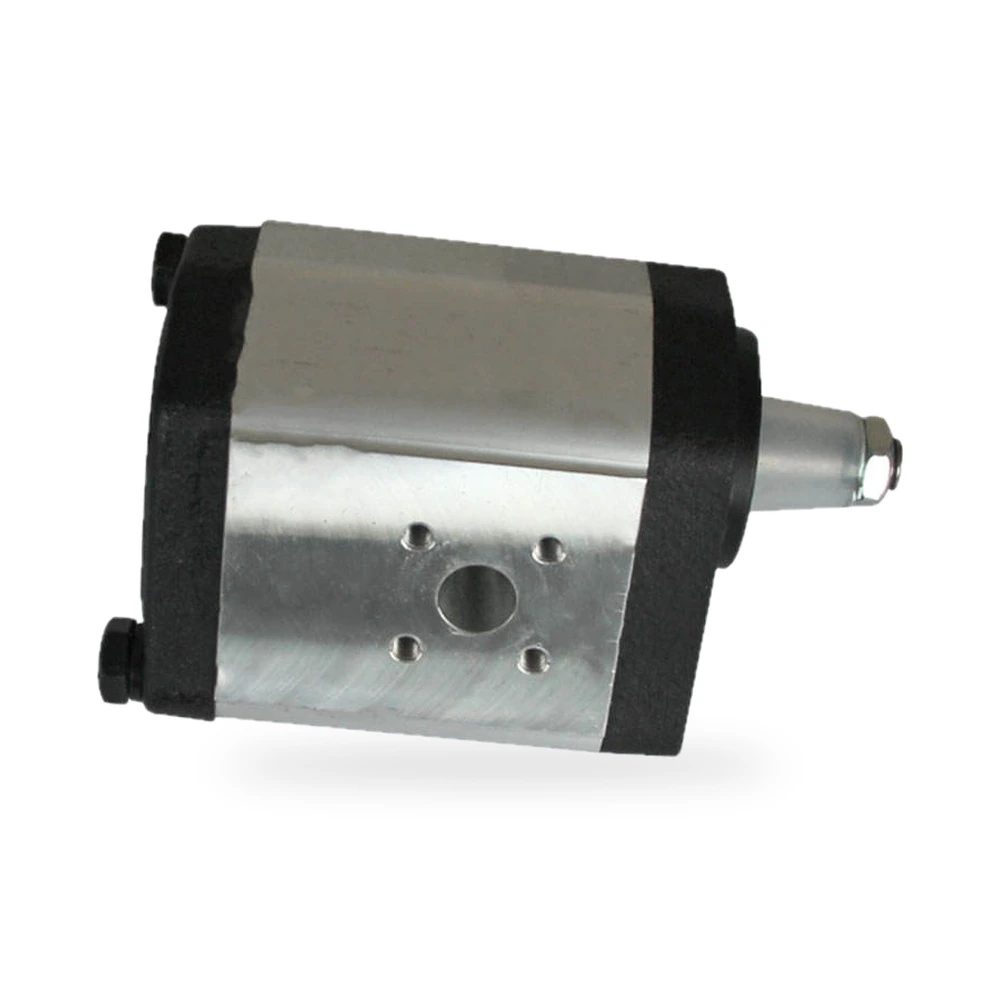

Przekładniowa pompa zębnata do koparek LF, 2500 obr/min

Przegląd produktu

Opublikowane dane hydrauliczne i napędowe obejmują ciśnienie robocze 100 bar, informacje o ciśnieniu: konfigurowalne, 160–200 bar, prędkość 2500 obr/min, maksymalną moc 0,5 KM oraz moc 240. Te dane są powielane jako fakty źródłowe i nie należy ich rozszerzać poza podaną konfigurację.

Katalog ma wspieraæ wstêpne pozyskiwanie komponentów, a nie ostateczne zatwierdzenie maszyny. Wskazówki in¿ynieryjne: zweryfikuj dok³adn¹ wartoœæ przesuniêcia, kierunek obrotów, wa³, sposób monta¿u, otwory, prêdkoœæ wejœciow¹, ciœnienie ci¹g³e, ciœnienie szczytowe, rodzaj cieczy, temperaturê, warunki na stronie ss¹cej oraz cykl pracy dla zamierzonego systemu.

Specyfikacje techniczne

Główne cechy

• Tożsamość i pozycjonowanie produktu: tytuł łączy tę pompę z obsługą przekładni koparek i podaje prędkość 2500 obr/min. W źródle nie podano marki, modelu, zakresu numerów seryjnych koparki ani numeru bezpośredniej wymiany.
• Przesunięcie do przeglądu konfiguracji: Opublikowane przesunięcie wynosi 40, 20–40 ml/r. Źródło nie zawiera pełnej macierzy opcji ani krzywej wydajności. Wskazówki inżynieryjne: podaj dokładnie wymagane przesunięcie i jednostkę w żądaniu, ofercie, rysunku technicznym oraz zamówieniu zakupowym.
• Dane dotyczące ciśnienia do spójności: Ciśnienie robocze podano jako 100 bar; inne dane związane z ciśnieniem to: możliwość dostosowania, 160–200 bar, natomiast maksymalne ciśnienie lub powiązana wartość to 20–40 ml/r. Poproś dostawcę o wyraźne rozróżnienie granic ciągłych, okresowych i szczytowych dla dokładnie zamawianej wersji urządzenia, zamiast łączenia tych parametrów w jednym polu.
• Dane dotyczące napędu, stopnia i połączeń: Źródło podaje 1 stopień, prędkość obrotową 2500 obr/min, maksymalną moc 0,5 HP, moc 240 oraz średnicę połączenia 1/4 cala. Wskazówki inżynieryjne: potwierdź kierunek obrotów, kształt wału, kołnierz montażowy, standard gwintu, orientację portów oraz dostępną moc napędu, ponieważ podane informacje nie określają ich w pełni.
• Wymiary i szczegółowe możliwości konfiguracji: Dostosowanie struktury lub ciśnienia pojawia się w źródle tam, gdzie zostało to określone, jednak zakres takiego dostosowania nie został zdefiniowany. Podana długość 124,5–148,5 mm powinna być powiązana z wybraną opcją. Wymiary produktu podano jako 214 × 116 × 116, lecz jednostka pomiaru nie została podana w źródle. Prosimy o rysunek z wymiarami oraz kod konfiguracji, który jednoznacznie ustali wszystkie zatwierdzone interfejsy przed uznaniem pompy za wymienną.
• Minimalna ilość zamówienia (MOQ), gwarancja i opakowanie: Minimalna ilość zamówienia wynosi 2 sztuki, a każda jednostka sprzedaży to 1 sztuka. Wymiar pojedynczego opakowania to 22 × 12 × 12 cm, a jego waga brutto to 5,000 kg. Okres gwarancji to 1 rok; obsługa OEM jest dostępna – „Support OEM”. Prosimy o aktualne warunki handlowe, ponieważ w rekordzie źródłowym nie podano ceny.

Zastosowania

Opis produktu w źródle umożliwia wstępną ocenę przydatności do serwisu przekładni koparek. Poniższe scenariusze mają charakter wyłącznie selekcyjny i nie stanowią gwarancji dopasowania, przepływu, wydajności ciśnieniowej ani trwałości eksploatacyjnej.

• Zamiana przekładni koparki po dopasowaniu maszyny i interfejsów
• Projekt naprawy wymagający potwierdzonej opcji 20–40 ml/r
• Zmontowany w jednej fazie układ zaprojektowany z uwzględnieniem zweryfikowanego obciążenia 2500 obr/min
• Oryginalny zestaw skrzyni biegów z zatwierdzonymi szczegółami montażu
• Zapas części serwisowych dla udokumentowanej konfiguracji pompy

Przewodnik wyboru

Wskazówki inżynierskie: rozpocznij od danych usuniętego pompy i maszyny. Zanotuj kod produktu, model maszyny, przesunięcie objętościowe, kierunek obrotów widziany od strony napędu, geometrię wału, średnicę prowadzenia montażowego, układ śrub, gwint otworów wlotowych/wylotowych, ich położenie, ciśnienie normalne, ciśnienie szczytowe, rzeczywistą prędkość obrotową, rodzaj płynu, temperaturę, filtrację oraz cykl pracy. Porównaj każdy z tych punktów z zatwierdzonym rysunkiem dostawcy.

W celu zastosowania w przekładni należy zidentyfikować koparkę, istniejące oznaczenia pompy, rzeczywistą prędkość obrotową wału oraz charakter obciążenia obwodu. Należy zweryfikować, czy 2500 obr/min to prędkość znamionowa czy maksymalna oraz czy wybrana objętość robocza zapewnia wymagany przepływ. Należy również poprosić dostawcę o zidentyfikowanie wszelkich niejednoznacznych pól źródłowych i umieszczenie rozstrzygniętej wartości w ofercie. Dopasowanie powinno zostać zatwierdzone przez wykwalifikowanego specjalistę ds. hydrauliki przed zakupem lub montażem.

Informacje o zamówieniu

Zamów podaną pompę do zastosowania w przekładni koparki, określając ilość, dokładną objętość roboczą, zakres prędkości obrotowej wejściowej, ciśnienie normalne i szczytowe, rodzaj medium roboczego, kierunek obrotów, typ wału, sposób mocowania, otwory, standard połączeń oraz wszelkie wymagania producenta oryginalnego (OEM) lub opakowania. Minimalna wielokrotność zamówienia (MOQ) wynosi 2 sztuki. Wskazówki inżynierskie: przed zatwierdzeniem zamówienia należy uzyskać potwierdzenie pisemne konfiguracji zamówienia, rysunku wykonawczego, podstawy klasyfikacji ciśnień oraz warunków gwarancji.

Najczęściej zadawane pytania

Pytanie: Jaka wartość przesunięcia objętościowego została podana dla wymienionej pompy?

A: Źródło podaje 40, 20–40 ml/r. Wskazówki inżynieryjne: przed wykorzystaniem tych danych w obliczeniach przepływu należy potwierdzić dokładny wariant, jednostkę miary oraz dostępność dla podanej konfiguracji.

Q: Jakie informacje dotyczące ciśnienia podaje źródło?

A: Katalog podaje ciśnienie robocze równe 100 bar oraz opcję dostosowywalną w zakresie 160–200 bar. Ponieważ poszczególne pola mogą odnosić się do różnych warunków, należy zażądać wartości ciągłej i szczytowej dla dokładnie określonego wykonania.

Q: Jakie dane dotyczące napędu i połączeń są dostępne?

A: Źródło podaje prędkość obrotową 2500 r/min, maksymalną moc 0,5 HP, moc 240 oraz rozmiar połączenia 1/4 cala. Wciąż wymagają potwierdzenia kształt wału, kierunek obrotów, kołnierz, rodzaj gwintu oraz układ otworów.

Q: Czy oferta określa bezpośrednią kompatybilność z maszyną?

A: Nie. Pompa jest zaprojektowana do zastosowania w układach napędowych koparek, jednak nie zawiera pełnej listy dopasowań. Wskazówki inżynieryjne: dopasowanie do istniejącego urządzenia i maszyny należy przeprowadzić na podstawie rysunków.

Q: Jakie są szczegóły zamówienia i pakowania?

A: Minimalna ilość zamówienia (MOQ) wynosi 2 sztuki. Jedna sztuka jest jednostką sprzedaży, z podaną opakowaniem o wymiarach 22×12×12 cm i masie brutto 5,000 kg. Gwarancja wynosi 1 rok, a obsługa OEM obejmuje wsparcie dla producentów OEM.
